Chongqing Chuke Intelligent Machinery & Equipment Co., Ltd. Поставляет специализированную систему удаления лазерного анодирования для цепочки поставок компонентов для ноутбуков

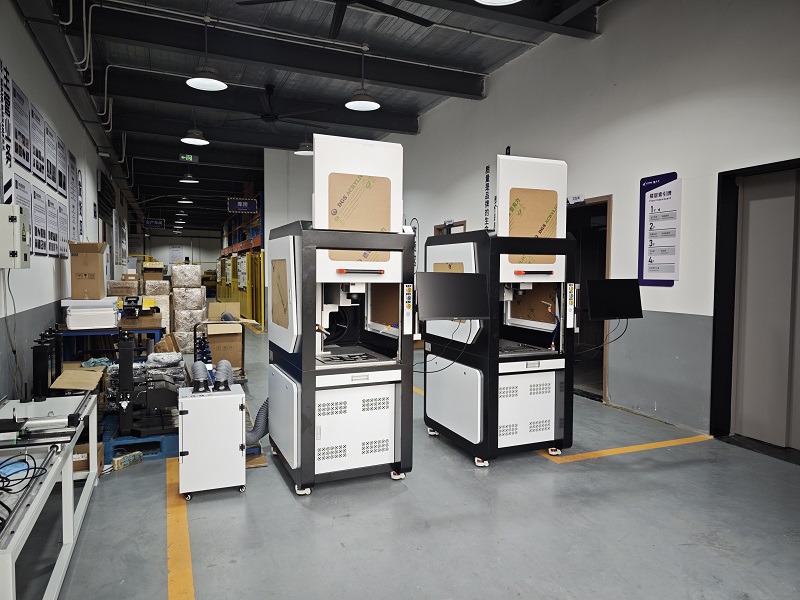

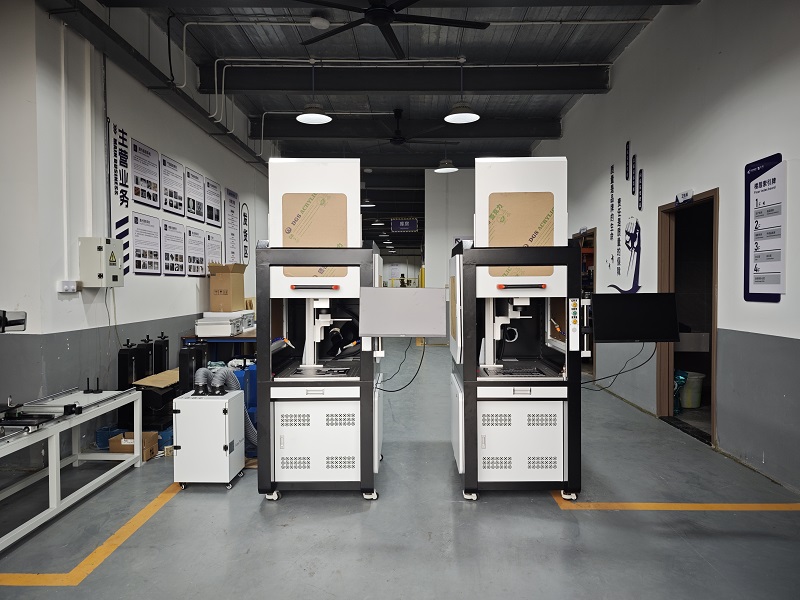

Компания Chongqing Chuke Intelligent Machinery & Equipment Co., Ltd., сертифицированный производитель прецизионных лазерных решений (ISO, CE, FDA, RoHS), успешно поставила две системы удаления лазерного анодирования на заказ предприятию по поставке компонентов для ноутбуков, расположенному в Тонляне, Чунцин. Заказчик, увидев аналогичные станки, установленные на предприятии аналогичного производителя, разместил заказ на два устройства для обслуживания ноутбуков крупного бренда.
Задача отрасли: сбалансировать легкость конструкции и точность изготовления
Современные ноутбуки имеют все более легкие конструкции, что накладывает значительные ограничения на расположение внутренних компонентов и целостность конструкции. Толщина стенок корпуса обычных ноутбуков составляет всего 0,5-0,7 миллиметра, что обеспечивает минимальную вероятность ошибок при выполнении операций вторичной обработки. Для корпусов из магниево-алюминиевого сплава наличие анодированного слоя может ухудшить качество сварки, что делает точное удаление этого изолирующего слоя важнейшим производственным требованием.
В соответствии с требованиями заказчика, в корпусах из магниево-алюминиевого сплава на внутренней поверхности должны быть проложены кабели со стороны А и со стороны С. Это точные места, где внутренние кабели должны проходить и вступать в электрический контакт, что требует полного удаления анодированного слоя для обеспечения надлежащей электропроводности и надежности сварных соединений.

Стандартный оптический канал со специализированным терморегулированием
Обе поставляемые системы представляют собой не многофункциональные устройства, а обычные модели с одним оптическим каналом. Однако из-за чрезвычайно малой толщины стенок корпусов ноутбуков при лазерной обработке существует значительный риск термической деформации. Любое чрезмерное нагревание может вызвать деформацию, изменение цвета или даже прожиг материала толщиной 0,5 мм. Таким образом, к этому, казалось бы, стандартному применению предъявляются особые требования по управлению температурой.
Техническое решение: Волоконный лазер MOPA с высокой пиковой мощностью.
Для достижения требуемого эффекта удаления анодирования при одновременной защите ультратонкой подложки от термических повреждений компания Chongqing Chuke установила волоконный лазер серии MOPA высокой пиковой мощности GZTech. Этот лазерный источник обеспечивает превосходную пиковую мощность по сравнению с лазерами серии M8 от JPT, обеспечивая чистое и точное удаление анодированного слоя с минимальными тепловыми затратами.
Высокая пиковая мощность имеет решающее значение для удаления анодированного слоя с тонкостенных корпусов из магниево-алюминиевого сплава. Традиционные наносекундные лазеры, работающие на более низких пиковых мощностях, могут потребовать многократных проходов или более высокой тепловой нагрузки, что может привести к деформации подложки или прожигу материала толщиной менее миллиметра. Лазеры GZTech с высокой пиковой мощностью обеспечивают удаление за один проход с исключительной эффективностью, значительно снижая накопление тепла.
Сверхвысокая скорость сканирования: минимизация тепловыделения
Лазерный источник дополняется сверхскоростным сканирующим гальванометром Jiatag, скорость сканирования которого превышает 25 000 мм/с. Эта возможность высокоскоростного сканирования гарантирует, что лазерная энергия будет направляться в любую заданную точку в течение абсолютно минимального времени, что еще больше снижает накопление тепла и тепловую нагрузку на тонкостенный корпус.
Сочетание импульсов высокой пиковой мощности и сверхбыстрого сканирования обеспечивает так называемую “холодную обработку”. Анодированный слой испаряется до того, как значительное количество тепла попадет на подложку из магниево-алюминиевого сплава, что сохраняет механические свойства материала и предотвращает деформацию или изменение цвета.

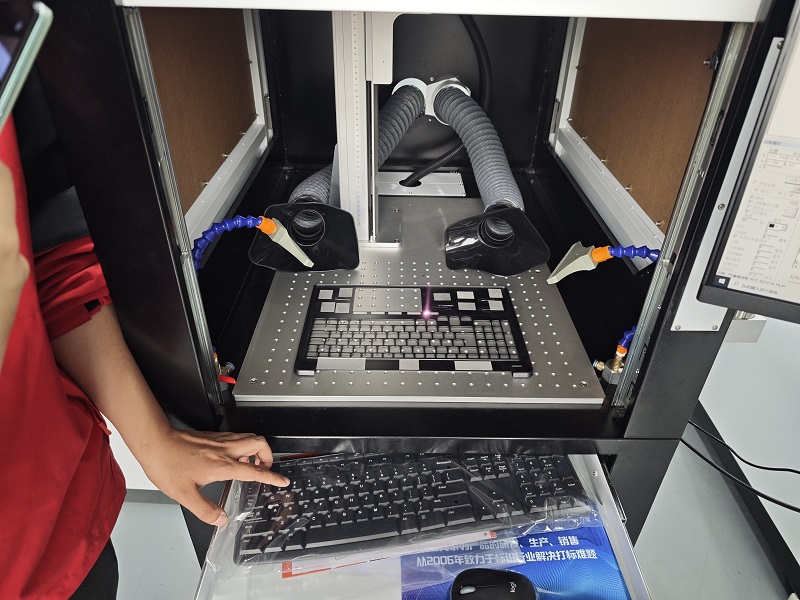

Система подачи воздуха и удаления дыма: Редкое, но крайне важное сочетание
В процессе удаления анодирующего покрытия при испарении лазером анодированного слоя образуется мусор и твердые частицы. Для обеспечения чистой и ровной поверхности, пригодной для последующих сварочных работ, используется система подачи сжатого воздуха, которая удаляет эти частицы во время обработки. Это предотвращает повторное осаждение мусора на свежеобработанную поверхность, что в противном случае могло бы ухудшить качество сварного шва.
Однако частицы, находящиеся в воздухе, также представляют опасность как для рабочей среды, так и для здоровья оператора. Для решения этой проблемы заказчик выбрал конфигурацию закрытого шкафа в сочетании с системой вытяжки дыма, которая позволяет активно улавливать и удалять эти частицы с рабочей станции. Закрытый шкаф удерживает мусор в контролируемом пространстве, в то время как вытяжка создает отрицательное давление, чтобы загрязненный воздух проходил фильтрацию, а затем чистый воздух поступал обратно в помещение.
Одновременное использование продувки (air assist) и вытяжки (fume extraction) при лазерной маркировке встречается относительно редко. Такое сочетание обычно используется для специализированных применений, таких как лазерная гравировка драгоценных металлов, где чистота поверхности и экологический контроль имеют первостепенное значение. Для большинства применений промышленной маркировки считается достаточным использование вспомогательного воздуха или пассивной фильтрации. Решение заказчика внедрить обе системы отражает его исключительную приверженность качеству процесса и безопасности на рабочем месте, и команда инженеров Chuke успешно интегрировала обе функции в поставляемые системы.

Результаты: Точность снятия на субмиллиметровых стенках
Поставленные системы успешно отвечают всем требованиям заказчика, включая:
Целостность подложки: отсутствие деформации, коробления или повреждения зоны термического воздействия на корпусах толщиной 0,5-0,7 мм
Чистое удаление: полное удаление анодированного слоя без остатка.
Качество поверхности: Гладкая, ровная поверхность, пригодная для последующих сварочных и сборочных работ, обеспечивается эффективной системой air assist
Терморегулирование: Не вызывает обесцвечивания или прогорания, несмотря на сверхтонкую толщину стенок
Экологическая безопасность: Закрытый шкаф с вытяжкой защищает здоровье оператора и поддерживает чистоту рабочего пространства.
